工業設備用薄膜電容器
尼吉康從基礎材料的金屬蒸鍍膜中自主開發制造面向工業設備用的“平滑電容器”“濾波電容器”“充放電用電容器”。特別是用于驅動逆變器裝置的薄膜電容器模塊，具有優異的高頻特性和耐電流性能，使用壽命長，可靠性高，安全性高，可根據所需形狀靈活應對。
被廣泛應用于直流輸電系統、工廠的電力轉換裝置、新干線的驅動電力轉換裝置、工業用機器人控制電源、風力和太陽能發電裝置、各種測試設備。
特長
薄膜電容器具有優良的電氣特性和靈活的外觀及端子形狀，可用于工業設備
高頻性能
- 敏銳的高頻特性
（濾波效果優異） - 低損耗、節能
耐電流性能
- 高紋波電流耐量
（單位體積電流密度大）
使用壽命長
- 在嚴酷的高溫環境下使用10年以上
免維護
穩定的特性
- 相對于溫度變化具有穩定的靜電容量變化
可靠性高和安全性高
- 自愈型
- 自動斷電保護器附帶型
形狀自由
- 靈活的外觀形狀
(方形、圓形) - 靈活的端子形狀
安全性
自我恢復的蒸鍍電極電容器稱為SH (Self Healing)電容器。
自我恢復(Self Healing)指的是當薄膜的一部分發生絕緣破壞時，通過讓與破壞點相鄰的電極的微小面積消失，瞬間恢復作為電容器的功能。
SH電容器即使電介質發生局部的絕緣破壞，也能通過自我恢復性能恢復破壞部的絕緣。但其特長是即使壽命末期等反復發生自我恢復而破壞增大，萬一失去自我恢復功能，由于蒸鍍電極的電阻，也不會產生大的故障電流。
但是，如果在這種狀態下使用，由于破壞部產生氣體，外殼內壓會慢慢上升，最終外殼會破裂，可能會發展成二次災害。
為此，作為保護裝置，采用了利用外殼變形力切斷電流的保護裝置，或者檢測到內壓上升的壓力異常檢測開關，以及在素子內開放故障部的電流通路的保護器。
（保護裝置及保護器的結構、工作原理請參照下圖）
保護裝置的結構和工作原理
外殼變形力利用方式
保護裝置的結構和工作原理

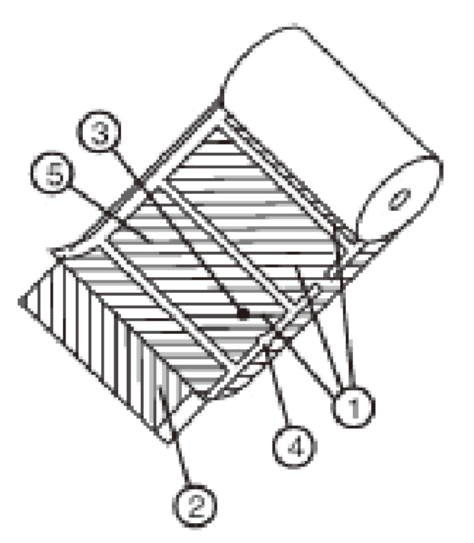

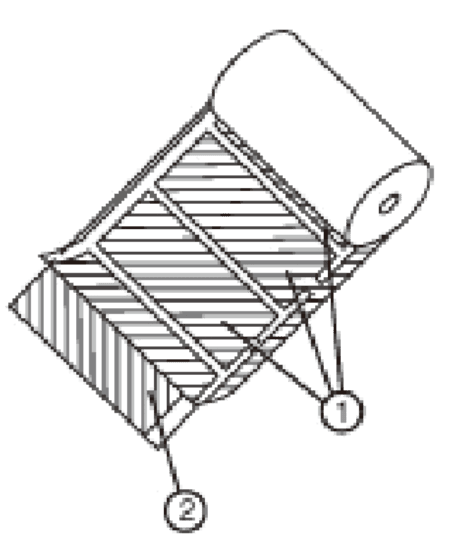

a.保護器啟動前的狀態，各電極保持正常。
b.保護器啟動后的狀態，表示絕緣破損部分的電極脫離的情景。
- ① 小區分電極的電介質。
- ② 整體模側電極的電介質。
- ③ 超過自我恢復的限度，電介質絕緣破損的部分。
- ④ 由于③的過電流，導致最大電流密度部分的電極消失，斷線后故障電極脫離電路的狀態。
- ⑤ 從電路分離的故障電極。

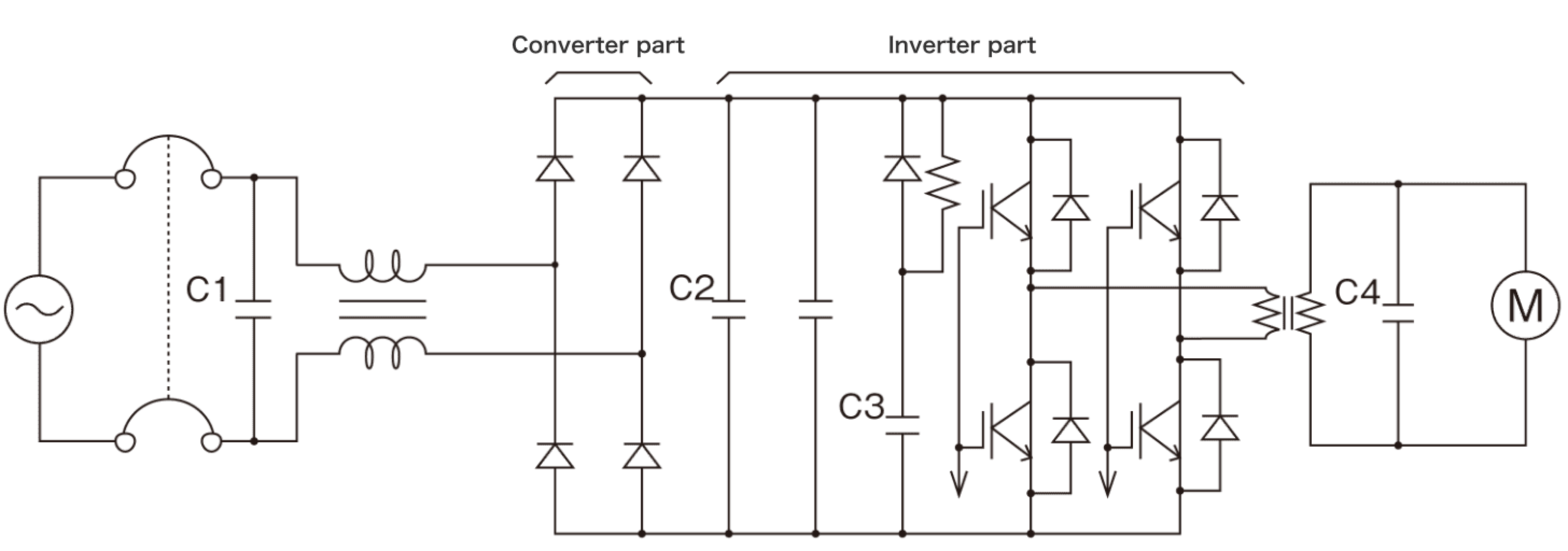

使用案例

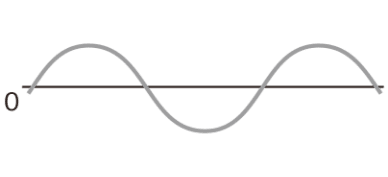

| 記號 | 用途 | 施加波形 | 工能 |

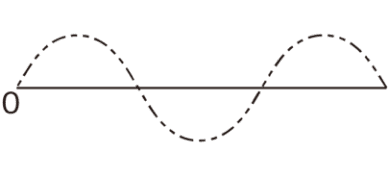

| C1 | 抗噪用電容器 |  |
用于吸收附在電源上的噪聲和雷聲等的浪涌電壓以及不使逆變器側的失真返回電源 |

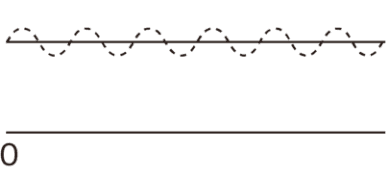

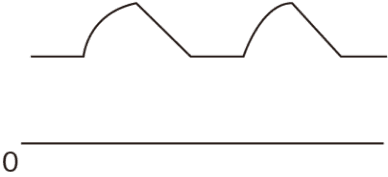

| C2 | 濾波用電容器 |  |
用于將商用電源轉換為直流電源的電路中，目的是使直流電壓平滑，吸收高頻紋波電流 |
| C3 | 緩沖用電容器 |  |
用于吸收和抑制直流電壓轉換為交流電壓時產生的浪涌電壓，以保護開關素子 |
| C4 | AC濾波用電容器 |  |
轉換為交流電的波形上重疊著紋波電壓，用于消除該紋波電壓 |

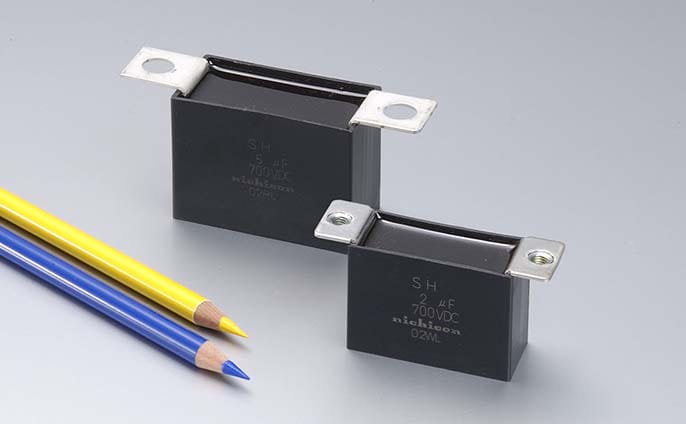

產品陣容
即使是下列產品陣容中沒有的產品，也會建議提供符合客戶需求的產品。

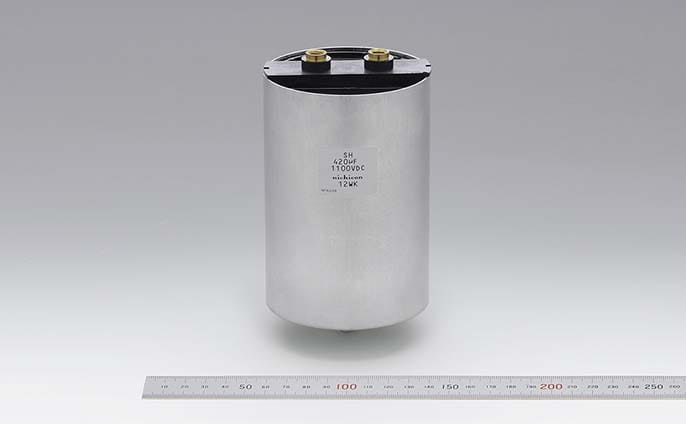

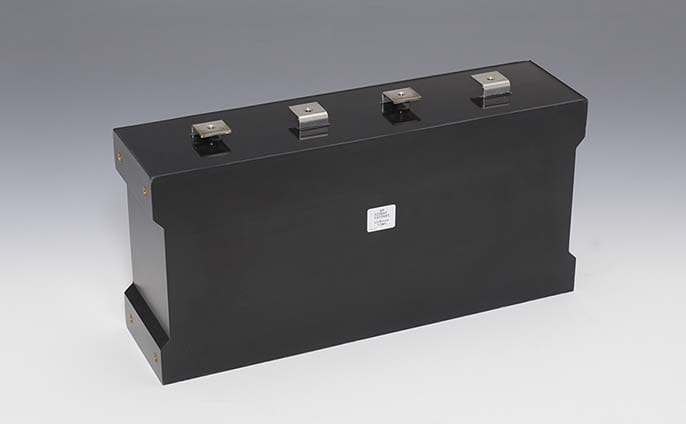

EJ系列
| 用途 | DC濾波用 |
|---|---|
| 額定電壓范圍 | 750～3000VDC |
| 靜電容量范圍 | 300～19000μF |
| 周圍溫度 | -40～+75℃ |
| 支持RoHS指令 | 已支持 |
| 阻燃性 |
|

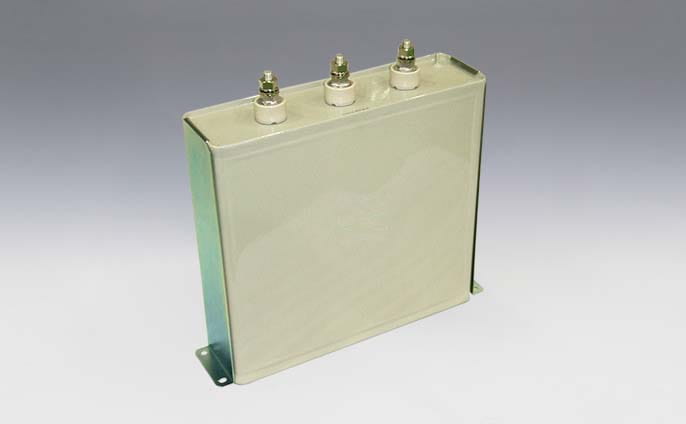

EB系列
| 用途 | AC濾波用 |
|---|---|
| 額定電壓范圍 | 240～480VAC |
| 靜電容量范圍 | 10～500μF |
| 周圍溫度 | -25～+50℃ |
| 支持RoHS指令 | 已支持 |

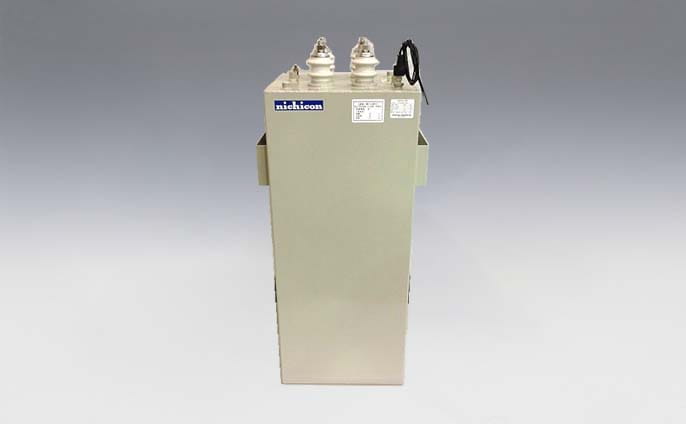

EF系列
| 用途 | 充放電用 |
|---|---|
| 額定電壓范圍 | 4000～20000VDC |
| 靜電容量范圍 | 150～3750μF |
| 周圍溫度 | -10～+50℃ |
| 支持RoHS指令 | 已支持 |
EM系列
| 用途 | 緩沖用 |
|---|---|
| 額定電壓范圍 | 400～2500VDC |
| 靜電容量范圍 | 0.1～13.0μF |
| 周圍溫度 | -25～+70℃ |
| 支持RoHS指令 | 已支持 |
| 阻燃性 | 樹脂外殼 填充樹脂 相當于UL94 V-0 |

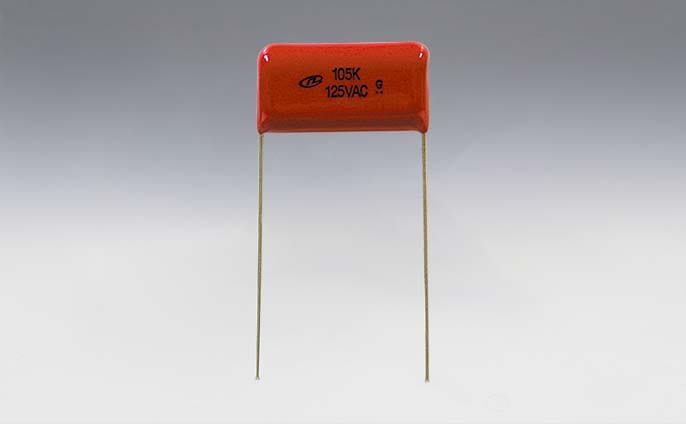

QXL系列
| 用途 | 交流電源抗噪用 |
|---|---|
| 額定電壓范圍 | 125, 250VAC |
| 靜電容量范圍 | 0.01～1.0μF |
| 周圍溫度 | -40～+105℃ |
| 支持RoHS指令 | 已支持 |
| 阻燃性 | 難燃燒環氧樹脂 |
通過模擬手法開發產品
根據過去的實際成果，從本公司獨自的數據庫中進行熱分析、電感分析、振動分析等模擬，提高開發速度并減少試制次數。
